| Merknaam: | PRONETS OR OEM |
| Modelnummer: | 1 × 16 |
| MOQ: | 1 |

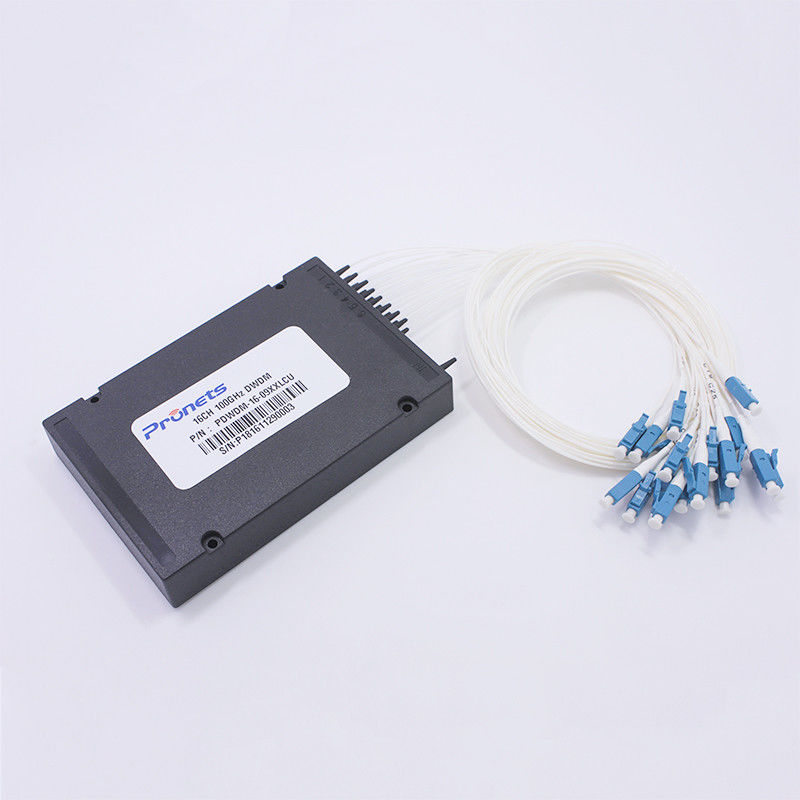

DWDM Mux/Demux-module
DWDM 100 GHz ABS modulair
1. Kenmerken
L laag insetsverlies
L Hoge isolatie
L Lage PDL
L Compact ontwerp
L Goede uniformity van kanaal tot kanaal
L Breed werkende golflengte:
Van 1260 nm tot 1620 nm
L Grote werktemperatuur:
Van -40 °C tot 85 °C
L Hoge betrouwbaarheid en stabiliteit
2. Toepassingen
L CWDM-systeem
L PON Netwerken
I CATV-verbindingen
3. Naleving
I Telcordia GR-1209-CORE-2001
I Telcordia GR-1221-CORE-1999
Ik ben ITU-T G.694.1
L RoHS
1 × 16 DWDM Mux&Demux module
| Parameters | ||
| Kanaalruimte ((GHz) | 100 | |
| Centrumgolflengte ((nm) |
45CH/46CH/47CH/48CH/49CH/50CH/51CH/52CH/ 53CH/54CH/55CH/56CH/57CH/58CH/59CH/60CH |
|
| Kanalpassband (@-0,5 dB) | 0.22 | |
| Vlakken | SMF-28e met 0,9 mm losse buis | |
| Lengte ((m) | 1.0±0.1 | |
| IL (dB) | ≤ 4.2 | |
| Isolatie (dB) | Naastgelegen kanaal | ≥ 25 |
| Niet aangrenzend kanaal | ≥ 35 | |
| PDL (dB) | ≤ 0.15 | |
| PMD ((ps) | ≤ 0.1 | |
| RL(dB) | ≥ 45 | |
| Directiviteit (dB) | ≥ 50 | |
| Maximaal optisch vermogen (mw) | 300 | |
| Werktemperatuur (°C) | - 40 ¢ 85 | |
| Bergingstemperatuur (°C) | - 40 ¢ 85 | |
| Afmeting van het pakket (mm) | 19′′ op de rek bevestiging | |
| Type aansluiting | LC/UPC | |
Vermelding:
1Specificeerd zonder connectoren.
2Voeg een extra 0.2 dB verlies per connector toe.
